拆解报告：MI小米口袋版10000mAh 22.5W快充移动电源

前阵子MI小米推出一款口袋版移动电源，机身十分小巧，配备2A1C接口，主打便携快充。产品预售价99元，预售期间便有超过5000名用户预约，充电头网也入手了这款移动电源，下面就对其进行详细拆解，看看内部用料做工如何。

一、小米口袋版10000mAh移动电源外观

包装盒设计风格简约，正面印有MI logo、移动电源外观图、名称和接口标识等。

背面印有移动电源参数和制造商信息，并贴有防伪标签。

包装内含移动电源、A to C数据线和使用说明书。

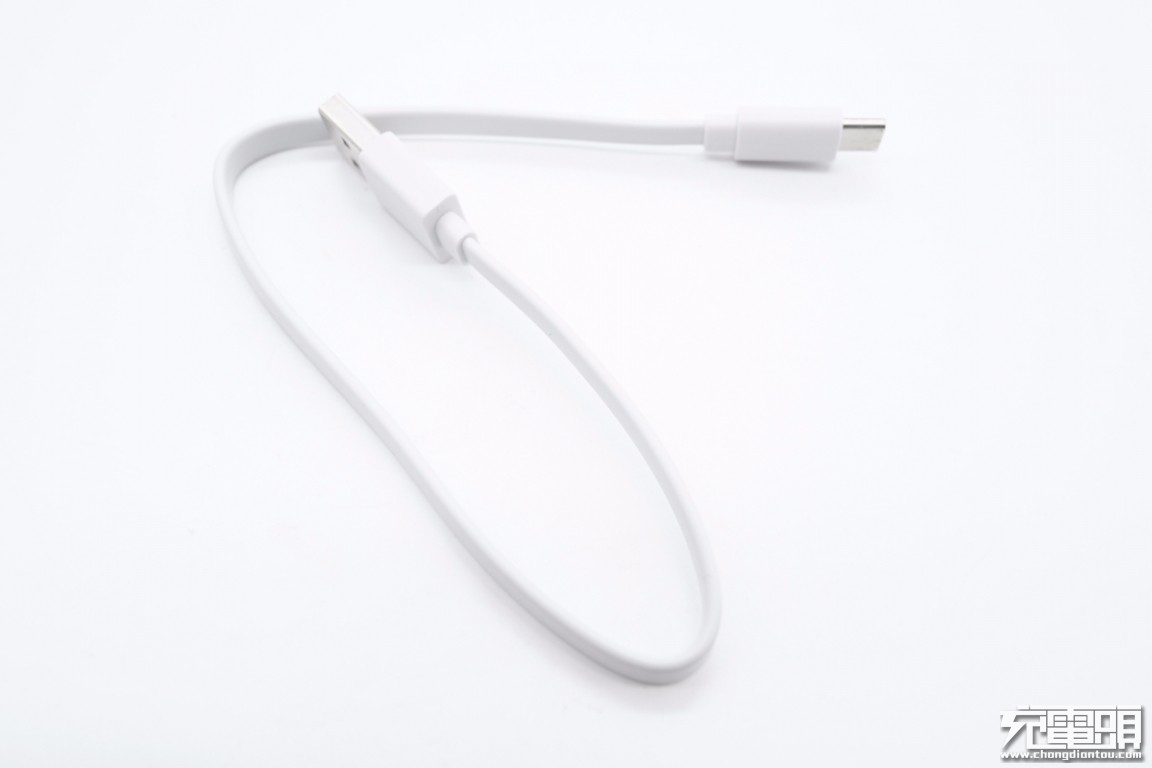

数据线比较短，线身扁平设计，外带和使用很方便。

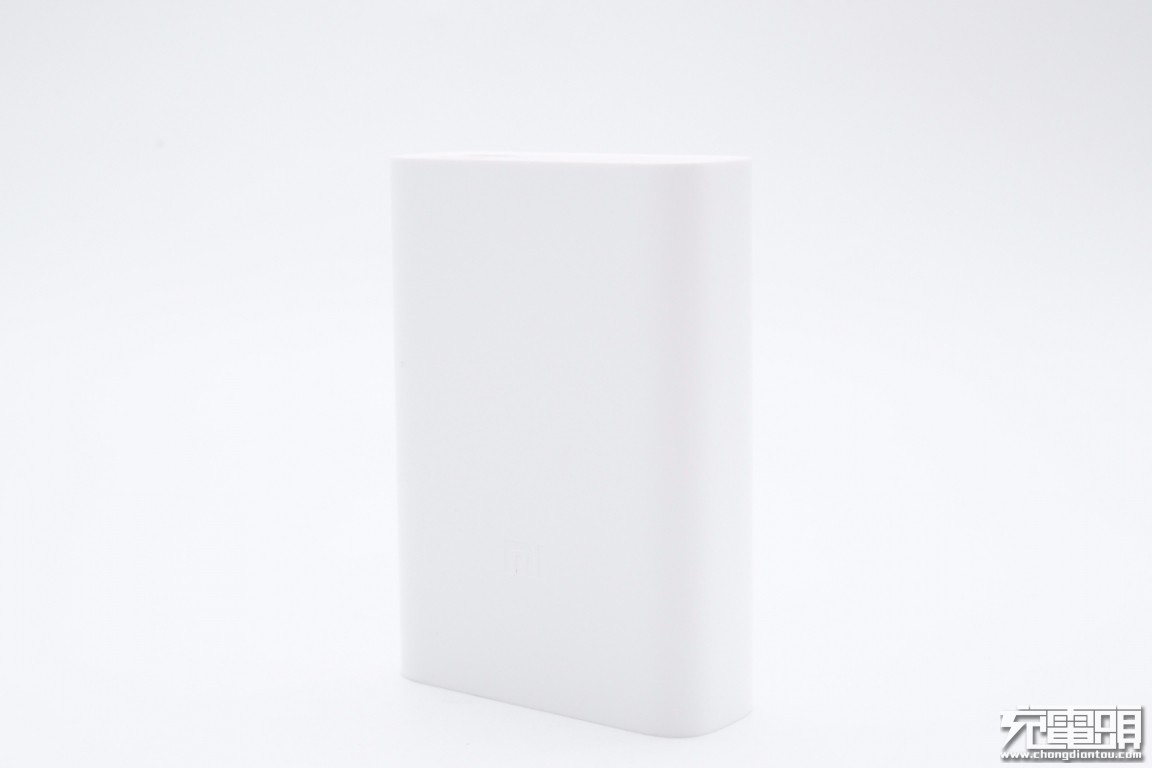

小米这款口袋版移动电源机身短小扁平，采用PC阻燃材质白色外壳，表面哑光处理，通体白色设计十分简洁。

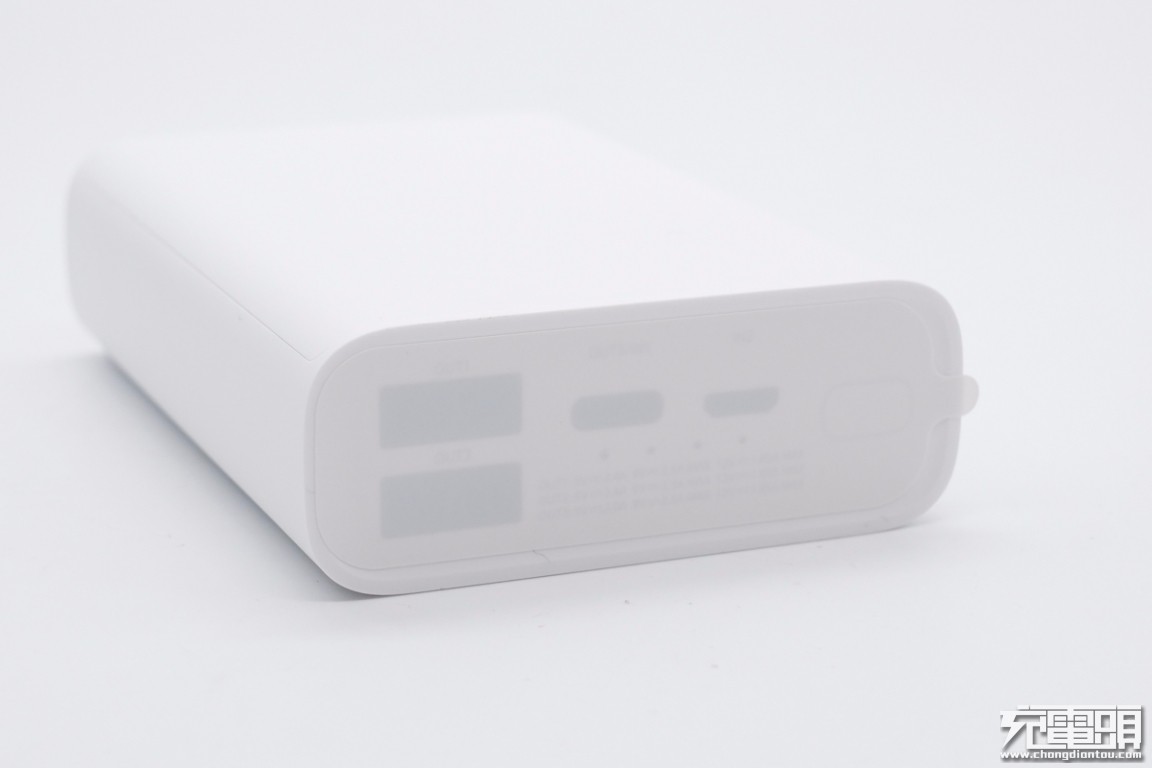

机身顶部贴有防尘贴纸。

配有两个USB-A口，一个USB-C双向接口，一个Micro USB输入接口、LED电量指示灯以及电源键。

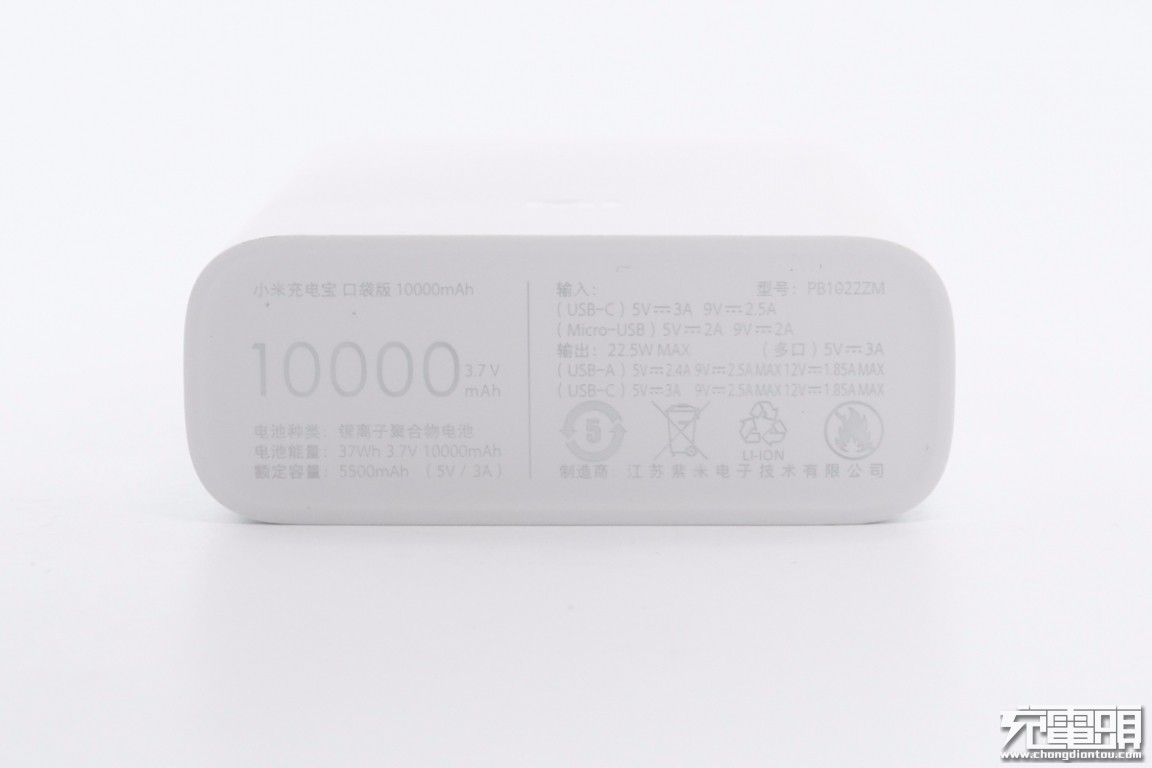

底部外壳上印有移动电源具体参数信息

型号：PB1022ZM

电池种类：锂离子聚合物电池

电池能量：37Wh 3.7V 10000mAh

额定容量：5500mAh（5V3A）

输入参数：

USB-C：5V3A、9V2.5A

Micro USB：5V2A、9V2A

输出参数：22.5W Max

USB-A：5V2.4A、9V2.5A、12V1.85A

USB-C：5V3A、9V2.5A、12V1.85A

多口输出：5V3A

使用游标卡尺实测移动电源机身长度为89.79mm。

宽度为63.8mm。

厚度为24.19mm。

和iPhone 12 Pro直观对比，移动电源要小得多。

产品拿在手上的直观感受。

净重约为199g。

使用ChargerLAB POWER-Z KT002检测USB-A1口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、FCP快充协议。

使用KT002检测发现USB-A2口输出协议和A1口的一模一样。

另外使用KT002检测发现USB-C口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0、PD3.0、PPS协议。

除此之外，PDO报文显示USB-C口还具备5V3A、9V2.5A两组固定电压档位，以及5-11V2.25A一组PPS电压档位。

二、小米口袋版10000mAh移动电源拆解

将机身壳拆开，电路板采用螺丝固定，并贴有导热垫帮助导热。

机身壳内打胶以及贴有泡棉固定保护电芯。

两块电芯之间塞入泡棉，可以撑出空隙，避免积热。

电芯和PCB板通过镍片点焊连接。

电路板正面有导热胶覆盖，清理掉导热胶后，下面是南芯的电源管理IC和ABOV的单片机。

板子背面设有接口保护MOS管和LED灯。

Micro USB输入母座特写。

8205T保护管，用于USB-C口输入输出切换保护。

USB-C母座特写。

移动电源主控芯片采用现代单片机A94B458，用于端口输入输出控制、协议识别和电量显示等功能。

南芯SC8934同步降压转换器，内置MOS，支持反向升压，i2c接口控制，支持12V输入，用于降压输入为电池充电，电池升压放电输出，支持3个USB输出接口，电池电压和工作频率可编程，支持直通操作，支持NTC温度检测，支持欠压和过压保护，过电流保护，短路指示和热关断保护。

南芯SC8934详细资料信息。

2R2升降压电感特写。

丝印S01N的电池保护IC。

旁边的电池保护管封胶加固，丝印QzJKA2。

电芯来自力神，单块规格为3.7V/5Ah/18.5Wh，充电限制电压4.35V。

电芯配有热敏电阻进行温度监控，打胶固定。

电源键贴片焊接。

8205T保护管，用于USB-A接口保护。

两个USB-A母座采用两面焊接，节省空间，延续了16000mAh移动电源备受好评的双USB口设计。

LED指示灯特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

小米这款10000mAh移动电源号称口袋版，机身短小扁平，体积小巧且设计十分简洁，产品附带一条短A to C数据线，便携便用。产品整体支持QC、FCP、PD3.0和PPS快充协议，支持9V2.5A和5.0-11V2.25A电压档位，可满足小米手机用户日常应急充电需求。

充电头网通过拆解了解到，这款移动电源主控芯片采用现代单片机A94B458，控制接口输入或输出电压、电量显示、电芯温度控制，性能强悍。USB电路升降压转换采用南芯SC8934，集成度非常高，有效减少外围元器件数量。此外采用力神电芯，USB接口数据脚上有TVS进行静电保护。
